方向閥滑動閥芯的工作原理:
方向閥主要包含一個滑動閥芯,該閥芯在閥內上下移動,以引導液壓流沿不同的管道流動。閥芯和孔的公差非常高,需要專業的機器和技能才能在整個長度上保持高質量的孔和閥芯同心度和直線度。
查看不同的方向閥符號,了解它們從哪個端口切換到哪個端口或在哪個端口之間切換。閥門通常為二通(P到A)、三通(P到A然后P到B)或(P到A然后A到T)或四通(P、T、A、B連接)。
閥門也可以有兩個或三個位置,并通過手動、電磁閥、空氣或液壓先導在不同位置之間切換。一些閥門具有彈簧以將它們返回到它們的回退狀態,一些具有將它們保持在適當位置直到它們被重置的棘爪。
三通換向閥的表示符號什么作用?
所示閥門均為三通閥。這意味著它們具有三個流管連接。
頂部符號顯示由機械滾輪切換的兩位閥。一個例子可能是,當氣缸伸展時,它會接觸滾輪,滾輪會切換閥門,從而使氣缸停止運動。

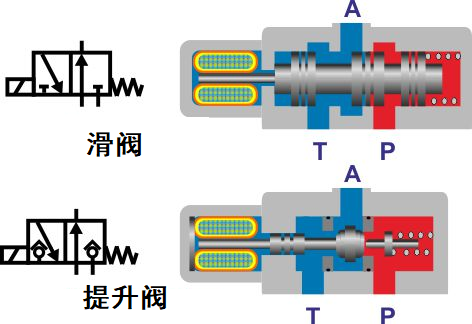

中間閥也有兩個位置,但它由螺線管操作,并包括一個帶止動的手緊急按鈕。閥門內的閥座上的球符號也表明這是一種低泄漏提升式閥門,而不是傳統的滑閥式閥門。
底部符號顯示了一個液壓操作的三通三位閥。該閥還有兩個端部彈簧,用于在沒有可用先導信號時將閥芯返回到中心位置。注意液壓先導是如何顯示為實心三角形的,盡管如果這是一個氣動先導,它將顯示為一個清晰的三角形。
